যথার্থ কপার ফ্ল্যাট তারের জন্য ইন্টিগ্রেটেড অঙ্কন এবং রোলিং লাইন

যথার্থ কপার ফ্ল্যাট ওয়্যারের জন্য GRM-এর ইন্টিগ্রেটেড ড্রয়িং এবং রোলিং লাইন হল একটি কাস্টমাইজড কপার ফ্ল্যাট ওয়্যার প্রোডাকশন সলিউশন যা তারের অঙ্কন, নির্ভুলতা রোলিং, অনলাইন পরিমাপ এবং একটি ক্রমাগত প্রক্রিয়ায় স্বয়ংক্রিয় টেক-আপকে একীভূত করে। ট্রান্সফরমার কন্ডাক্টর, CTC কন্ডাক্টর ম্যানুফ্যাকচারিং, এনামেলড আয়তক্ষেত্রাকার তার, এবং EV মোটর ফ্ল্যাট তার উৎপাদনের জন্য ডিজাইন করা হয়েছে, লাইনটি 400 মি/মিনিট পর্যন্ত গতি অর্জন করে। এই সমন্বিত সিস্টেম দক্ষতা উন্নত করে এবং উপাদান পরিচালনা হ্রাস করে।

অনুসন্ধান পাঠান

রেটিং: 5.0

(রেটিং কাউন্ট: 1)

পণ্যের বর্ণনা

GRM সমন্বিত অঙ্কন এবং রোলিং লাইন তারের অঙ্কন, নির্ভুলতা রোলিং, অনলাইন পরিমাপ এবং স্বয়ংক্রিয়ভাবে একটি অবিচ্ছিন্ন উত্পাদন প্রক্রিয়ার সাথে একত্রিত করে। সিস্টেমটি ম্যাগনেট তার, ট্রান্সফরমার কন্ডাক্টর, সিটিসি কন্ডাক্টর এবং ইভি মোটর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত উচ্চ-নির্ভুলতা তামার ফ্ল্যাট তার তৈরির জন্য ডিজাইন করা হয়েছে।

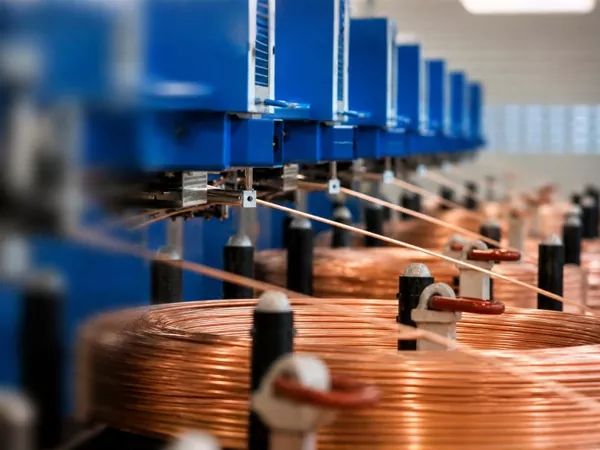

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM সমন্বিত ফ্ল্যাট তারের উত্পাদন লাইন ক্রমাগত জন্য ডিজাইন করা হয়েছেনির্ভুল ফ্ল্যাট কন্ডাক্টরে তামার তারের প্রক্রিয়াকরণকঠোর মাত্রিক সহনশীলতা এবং চমৎকার পৃষ্ঠ মানের সঙ্গে.

একটি উৎপাদন ব্যবস্থায় অঙ্কন এবং ঘূর্ণায়মান প্রক্রিয়াগুলিকে একীভূত করে, লাইনটি উল্লেখযোগ্যভাবে উত্পাদন দক্ষতা উন্নত করে যখন ম্যানুয়াল হ্যান্ডলিং হ্রাস করে এবং দীর্ঘ উত্পাদন চক্র জুড়ে স্থিতিশীল পণ্য সামঞ্জস্য বজায় রাখে।

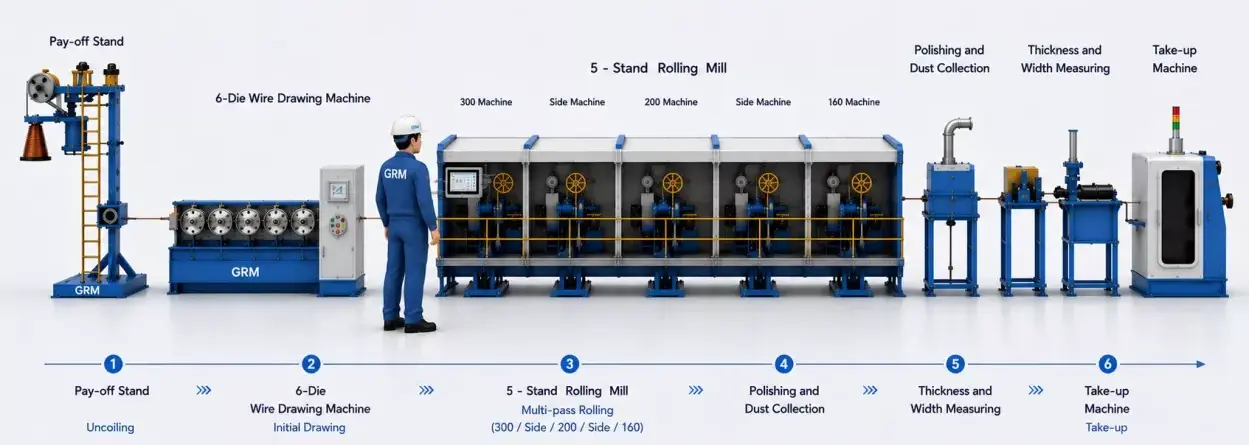

Integrated copper flat wire drawing and rolling line production process

নমনীয় এবং দক্ষ নকশা

উল্লম্ব কয়েল পেঅফ স্ট্যান্ড: 1 সেট

DLF6D/500 Six dies ড্রয়িং মেশিন: 1 সেট

দুই রোল নির্ভুল রোলিং মিল: 3 সেট

সাইড রোলিং মিল: 2 সেট

অনলাইন পলিশিং এবং ডাস্ট কালেকশন ডিভাইস: 1 সেট

অনলাইন বেধ এবং প্রস্থ পরিমাপ ডিভাইস: 1 সেট

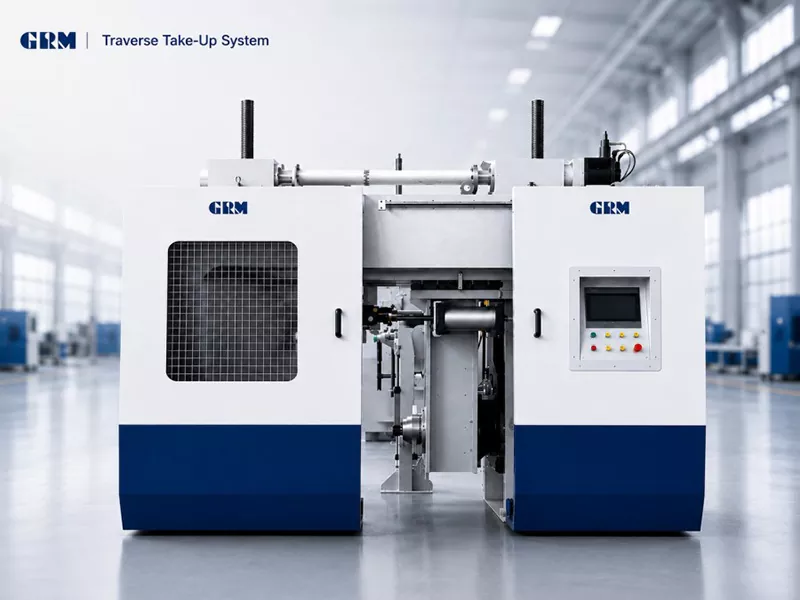

ট্রান্সভার্স টেক আপ মেশিন: 1 সেট

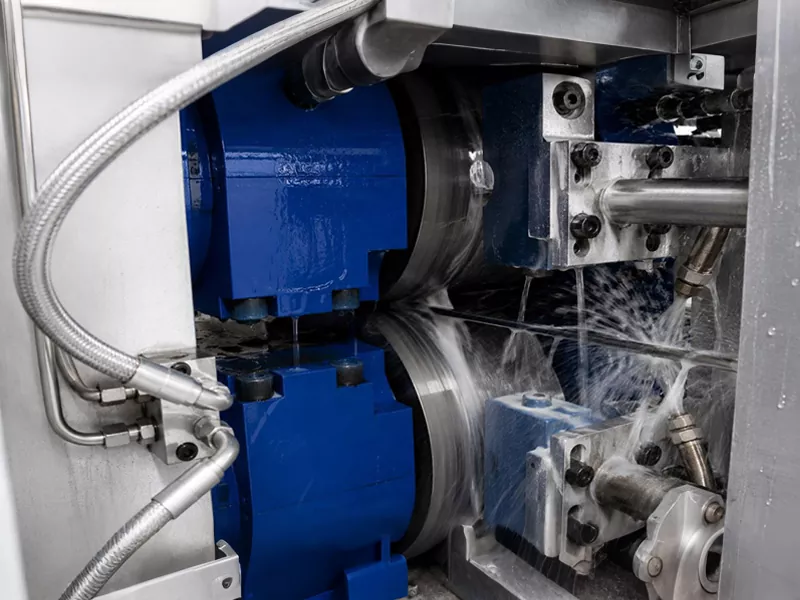

Two-roll precision rolling mill on copper flat wire production line

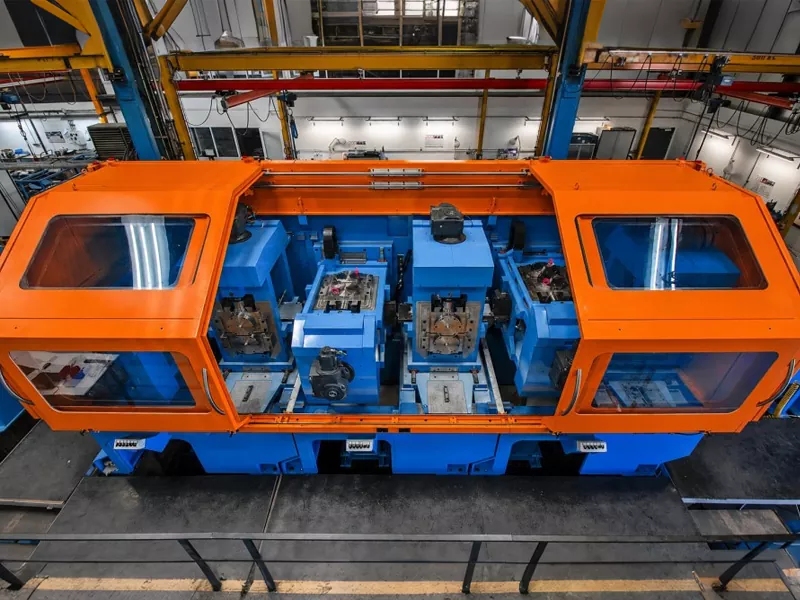

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

কপার ওয়্যার উৎপাদনের জন্য সম্পূর্ণ লাইন

স্পষ্টতা কপার ফ্ল্যাট তারের জন্য ইন্টিগ্রেটেড অঙ্কন এবং রোলিং লাইন বৈদ্যুতিক পরিবাহী উত্পাদনে উচ্চ মাত্রিক নির্ভুলতা দাবি করার জন্য ডিজাইন করা হয়েছে। 400 মি/মিনিট সর্বোচ্চ গতির সাথে, এটি তামার ফ্ল্যাট তারের বড় আকারের ক্রমাগত উত্পাদনের জন্য উপযুক্ত।

প্রচলিত স্বতন্ত্র ঘূর্ণায়মান প্রক্রিয়াগুলির তুলনায়, সমন্বিত লাইন মধ্যবর্তী উপাদান পরিচালনাকে দূর করে এবং সমগ্র উত্পাদন চলাকালীন উচ্চতর মাত্রিক সামঞ্জস্য নিশ্চিত করে।

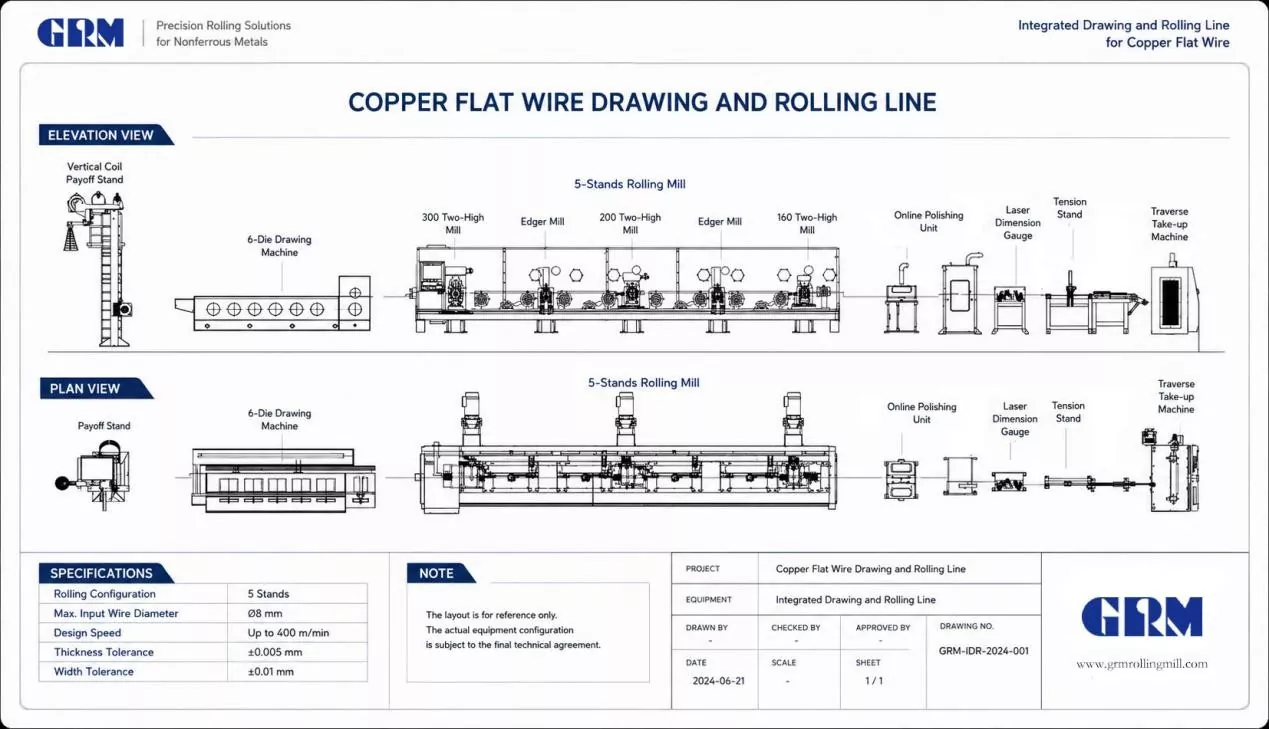

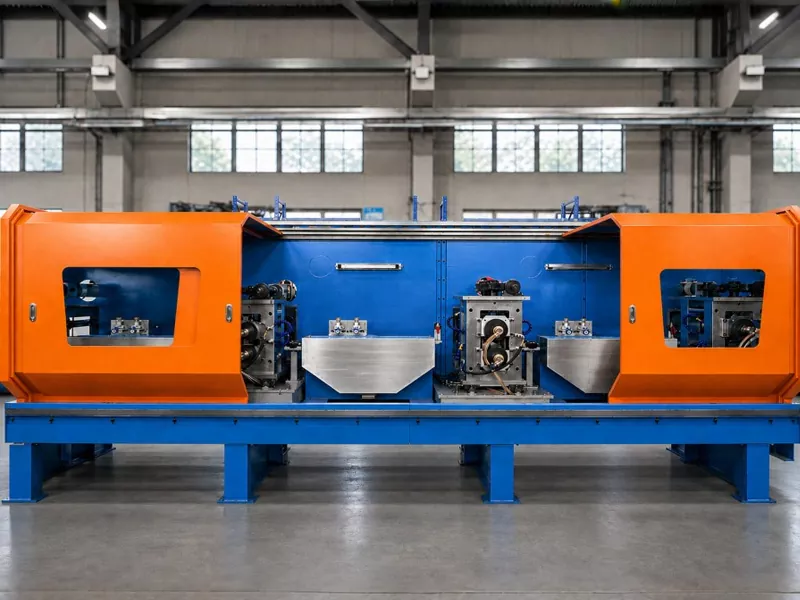

GRM integrated copper flat wire production line with 5-stand rolling mill

* উত্পাদন লাইন প্রক্রিয়া গ্রাহক পণ্য মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে

প্রযুক্তিগত বিশেষ উল্লেখ

কনফিগারেশন 5-স্ট্যান্ড রোলিং মিল		জিআরএম
প্রথম দুই-উচ্চ মিল	Ø মিমি	300
প্রথম এজার মিল	Ø মিমি	155
দ্বিতীয় দুই-উচ্চ মিল	Ø মিমি	200
দ্বিতীয় এজার মিল	Ø মিমি	155
তৃতীয় দুই-উচ্চ মিল	Ø মিমি	160
ডিজাইনের গতি	মি/মিনিট	400
সর্বোচ্চ ইন্টেল ওয়্যার	Ø মিমি	8
সহনশীলতা শেষ	মিমি	বেধ: ±0.005 প্রস্থ: ± 0.01
সাধারণ সমাপ্ত ফ্ল্যাট তারের আকার পরিসীমা	মিমি	বেধ: 2.0-12 প্রস্থ: 0.5-4.0

সাধারণ অ্যাপ্লিকেশন

Enameled আয়তক্ষেত্রাকার চুম্বক তারের

CTC ক্রমাগত স্থানান্তরিত কন্ডাক্টর

ইভি মোটর হেয়ারপিন কন্ডাক্টর

ইভি মোটর ফ্ল্যাট ওয়্যার উত্পাদন

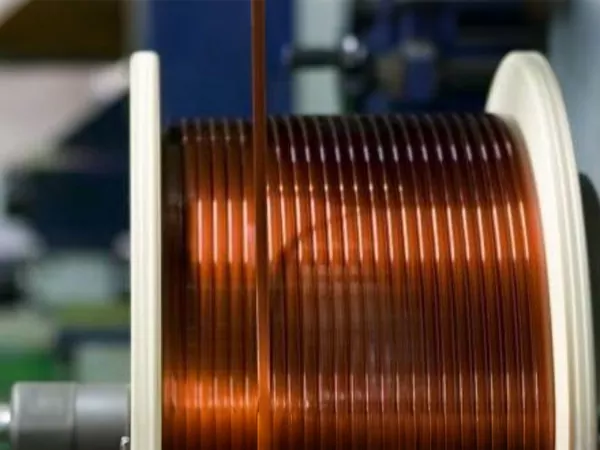

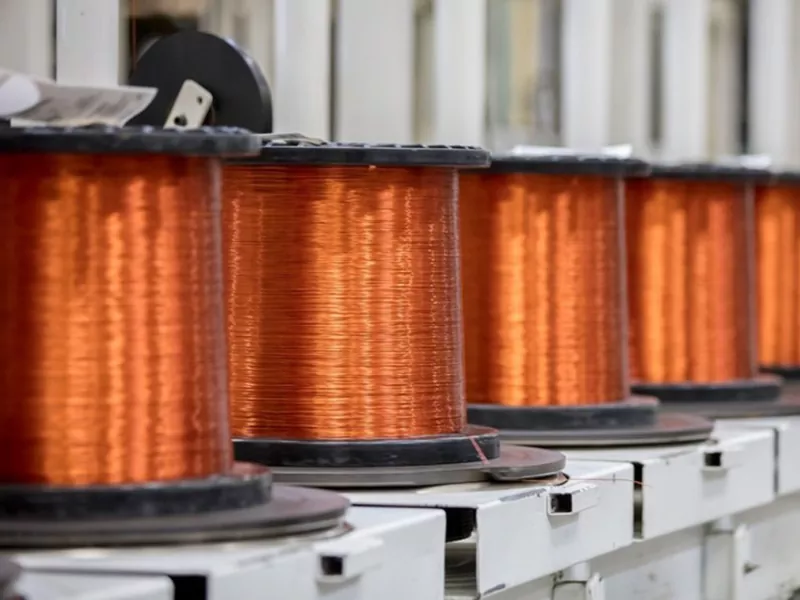

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

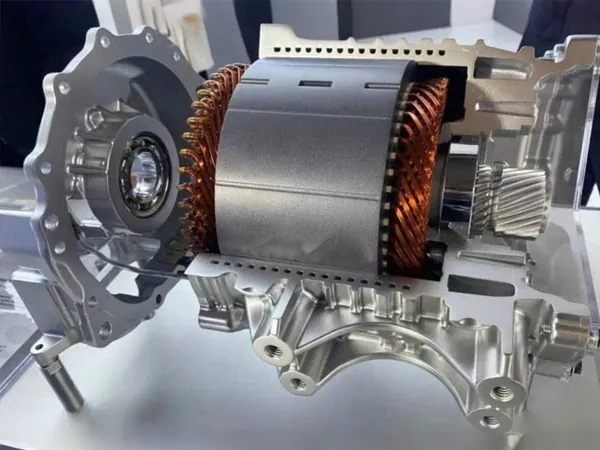

EV motor hairpin conductor flat wire production

FAQ

1. এই উৎপাদন লাইন কি ট্রান্সফরমার অ্যাপ্লিকেশনের জন্য তামার ফ্ল্যাট তার তৈরি করতে পারে?

হ্যাঁ, লাইনটি ট্রান্সফরমার কন্ডাক্টর, চুম্বক তার এবং অন্যান্য বৈদ্যুতিক অ্যাপ্লিকেশনগুলির জন্য উচ্চ-নির্ভুলতা তামার ফ্ল্যাট তারের উত্পাদন করার জন্য ডিজাইন করা হয়েছে।

2. স্পষ্টতা কপার ফ্ল্যাট তারের জন্য ইন্টিগ্রেটেড অঙ্কন এবং রোলিং লাইন কাস্টমাইজ করা যেতে পারে?

হ্যাঁ, GRM আপনার ইনপুট উপাদান, সমাপ্ত তারের মাত্রা এবং উত্পাদন প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন লাইন সমাধান প্রদান করে।

3. নির্ভুলতা ঘূর্ণায়মান প্রক্রিয়া কি নির্ভুলতা অর্জন করতে পারে?

সিস্টেমটি ±0.005 মিমি পর্যন্ত বেধ সহনশীলতা এবং নির্ভুল তামার ফ্ল্যাট তারের উত্পাদনের জন্য ±0.01 মিমি পর্যন্ত প্রস্থ সহনশীলতা অর্জন করতে পারে।

4. কেন পৃথক মেশিনের পরিবর্তে একটি সমন্বিত অঙ্কন এবং রোলিং লাইন বেছে নিন?

ইন্টিগ্রেটেড কপার ফ্ল্যাট তারের উত্পাদন লাইন দক্ষতা উন্নত করে, উপাদান পরিচালনা হ্রাস করে এবং আরও স্থিতিশীল পণ্যের সামঞ্জস্য নিশ্চিত করে।

একটি কাস্টমাইজড কপার ফ্ল্যাট ওয়্যার উত্পাদন সমাধান খুঁজছেন?

GRM আপনার উপাদান স্পেসিফিকেশন, সমাপ্ত তারের মাত্রা এবং ডাউনস্ট্রিম অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে সম্পূর্ণ ইঞ্জিনিয়ারিং সমাধান প্রদান করে।

প্রযুক্তিগত পরামর্শ এবং কাস্টমাইজড উত্পাদন লাইন ডিজাইনের জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
